【小学生自由研究テーマNo.152】

虫メガネでカメラの原理を調べよう

虫メガネと牛乳パックで作ったカメラボックスのスクリーンに映像を写そう。

対象学年: 小学5年生; 小学6年生; 中学1年生; 中学2年生; 中学3年生

制作日数: 1日

カテゴリ: 観察; 工作; 実験

用意するもの

虫メガネ（牛乳パックの底よりも小さいもの）
きれいに洗って乾かした1Lの牛乳パック3本
トレーシングペーパー
カッター・カッターマット
定規
ガムテープ
セロハンテープ
メジャー（1m測れるもの）

実験の進め方

1

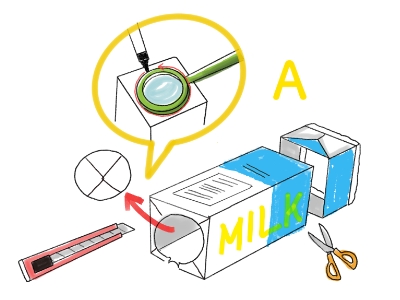

牛乳パックＡの口の部分を切り取る。底に虫メガネを当ててふちどりする。カッターで切り抜いて虫メガネがはまる穴を開ける。

★カッターでケガをしないように気を付けて。牛乳パックの底は固いから少しずつ切り込みを入れていこう。
2

牛乳パックBとCは切り開き、口の部分と底を切り取る。さらに縦半分に切る。

★このとき牛乳パックの内側に黒い紙をはるか黒い絵の具などでぬっておくと、画像が見えやすくなるよ。
3

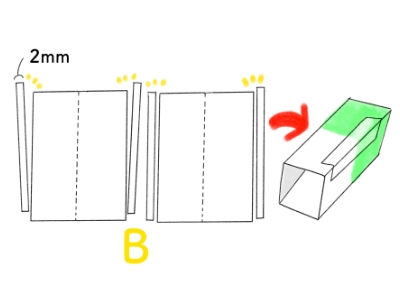

牛乳パックBの両はしを2mmずつ切り落とし、長い辺をガムテープではりあわせて筒（つつ）状にする。
4

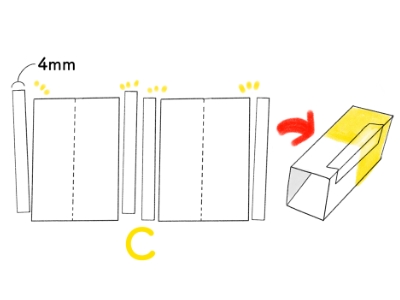

牛乳パックCの両はしを4mmずつ切り落とし、長い辺をガムテープではりあわせて筒状にする。
5

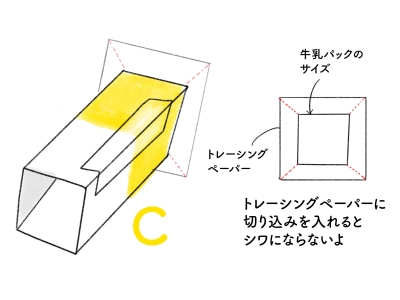

トレーシングペーパーを牛乳パックの底より一回り大きく切り、牛乳パックCの底にセロハンテープではりつける。

★トレーシングペーパーに切り込みを入れると、しわができずにきれいにはれるよ。
6

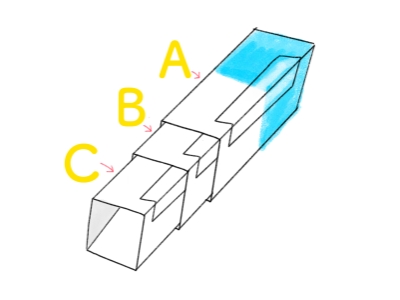

牛乳パックAの中にBをさしこみ、その中にCのトレーシングペーパー側をさしこむ。

★パックがきつくてはまらないときは、内側の牛乳パックの両はしを少しずつ切り落として小さくしよう。なるべくすき間が小さい方がいいよ。
7

牛乳パックAの底に虫メガネをはめる。すぐに外れてしまうときは、セロハンテープで固定する。
8

牛乳パックを重ねたら、虫メガネ側を明るい景色などに向け、ボックスをのぞきながら長さを調節して、トレーシングペーパーに画像を写す。

★BとCの長さを調節してピントの合う位置を探そう。

★太陽は絶対にのぞかない。
